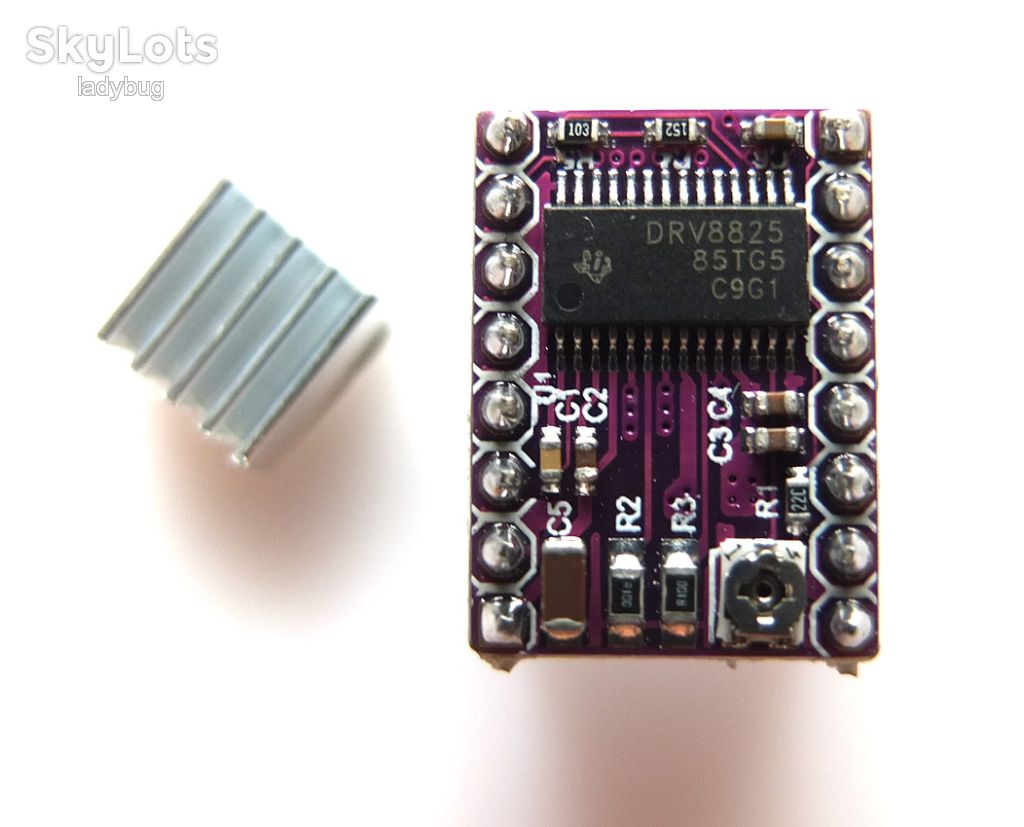

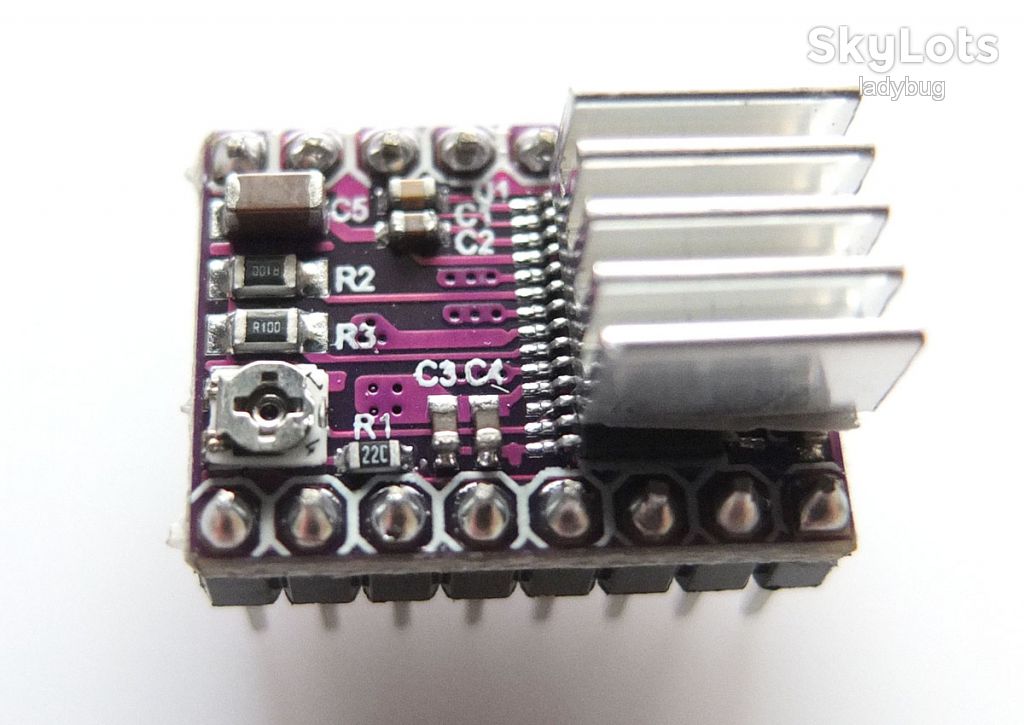

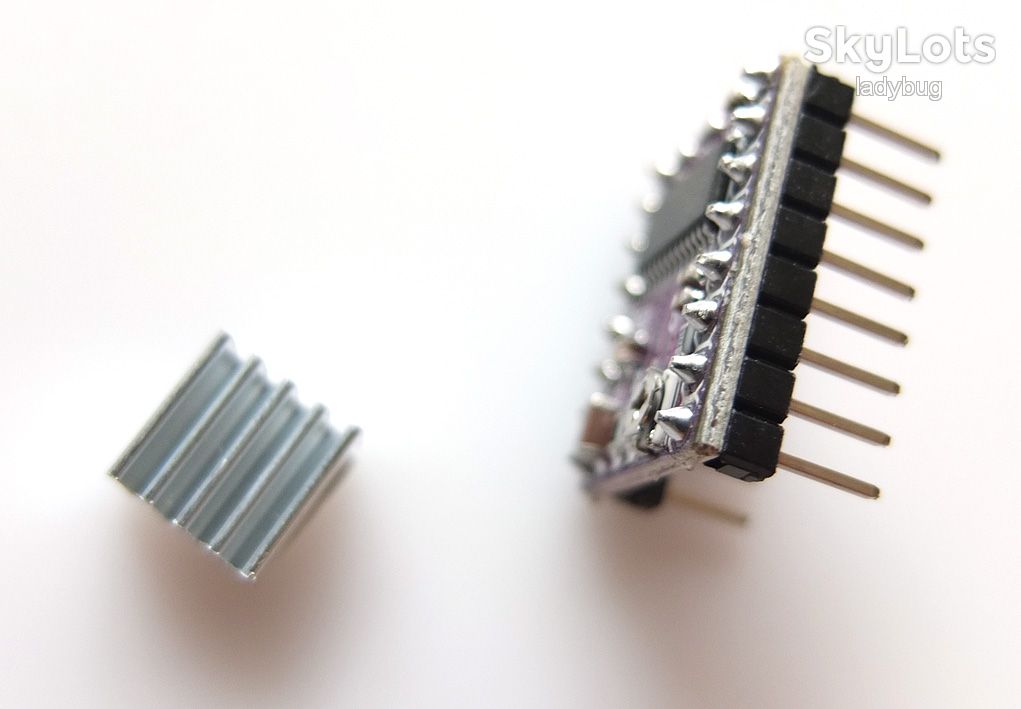

Драйвер крокового двигуна з радіатором DRV8825

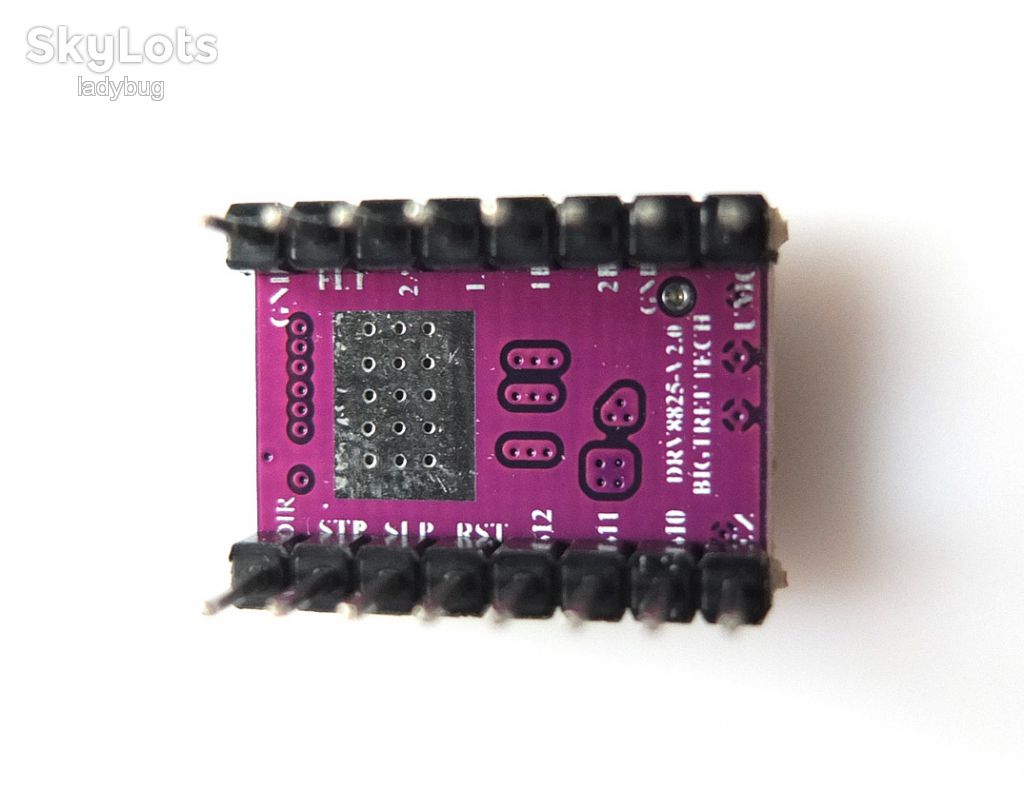

Драйвер крокового двигуна з радіатором. Керування одним біполярним кроковим двигуном з максимальним струмом 2, 2 А на обмотку. Розподіл кроку на мікрокроки: 1/2, 1/4, 1/8, 1/16, 1/32. Максимальна напруга, що подається на обмотки двигуна 45 В, мінімальна - 8, 2 В. Захист від перегріву (вимкнення при нагріванні драйвера 150 градусів) . При струмі до 1, 5 А на обмотку здатний працювати без радіаторів і додаткового охолодження. Регулювання струму слід проводити, виставивши змінним резистором опорний заряд на виводах 12, 13 мікросхеми з розрахунку приблизно 1 до 2, тобто 0, 5 В відповідає 1 А, напрузі 1 В відповідає 2 А. Під час монтажу драйвера звертайте особливу увагу на маркування контактів (нанесене на зворотному боці плати, біля контактних гребінок) - неправильне під'єднання може призвести до виходу з ладу як самого драйвера, так і материнської плати.
