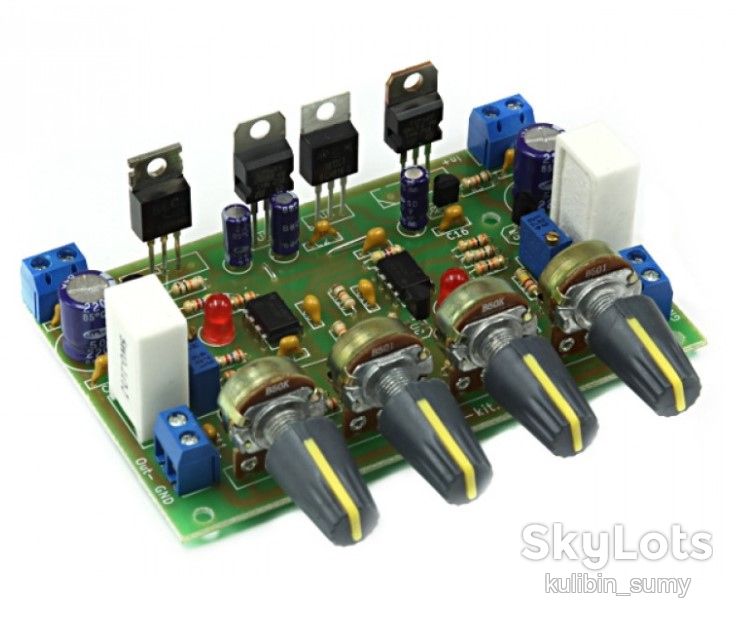

Лабораторный двухполярный блок питания M234 Модуль в сборе (1 шт.)

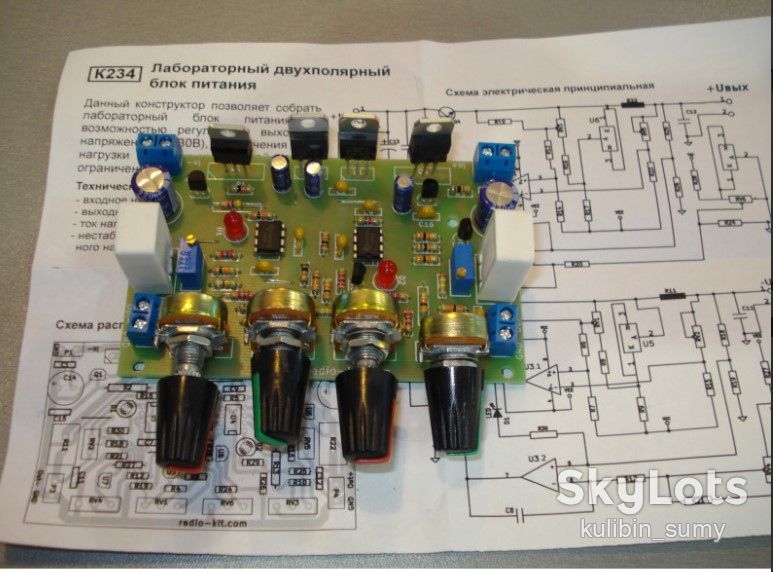

Радиоконструктор K234  позволяет собрать лабораторный блок питания с возможностью регулировки выходного напряжения (0. . . 30В) , ограничения тока нагрузки (0. . . 2А) и индикацией режима ограничения тока.  Работа схемы K234  Схема стабилизации положительного напряжения собрана на компараторе U4. 2. Сравнивая выходное напряжение, поделенное на делителе R25 R26, с опорным, сформированным стабилизатором U8 и потенциометром RV6, компаратор формирует выходное напряжение, управляющее состоянием транзистора Q3, который в свою очередь управляет регулирующим элементом Q4.  Ограничение тока осуществляется компаратором U4. 1, который сравнивает напряжение падения на шунте R22 с опорным, сформированным потенциометром RV3 и стабилизатором U6. При превышении заданного порога, U4. 1 формирует напряжение рассогласования, подаваемое на не инвертирующий вход U4. 2, что в конечном итоге приведет к огранич
