Датчик струму та напруги INA226 I2C

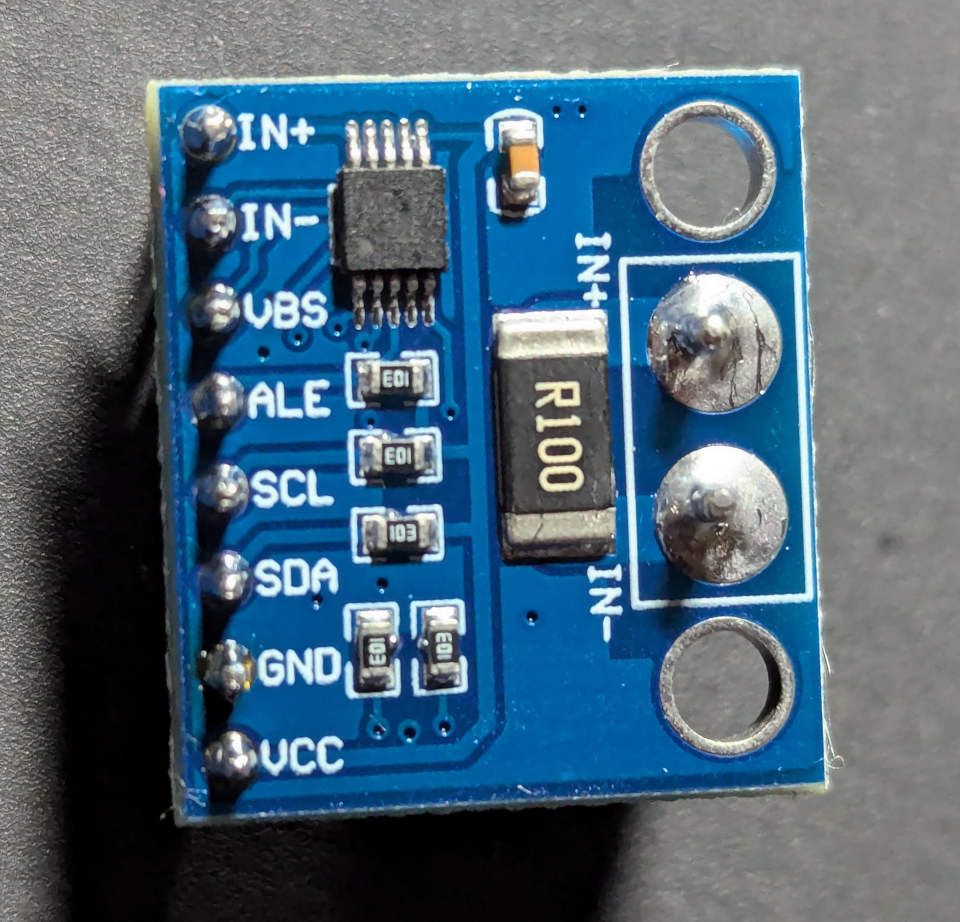

INA226 — це високоточний цифровий сенсор струму, напруги та потужності з інтерфейсом I2C. Його головна перевага перед популярним попередником (INA219) — це значно вища розрядність АЦП (16 біт проти 12 біт) , що дозволяє вимірювати параметри з дуже високою точністю. Основні параметри -  Тип вимірювання: Двосторонній (Bi-directional) . Може вимірювати струм як зарядки, так і розрядки. - Напруга шини (Bus Voltage) : 0 В . . . 36 В (незалежно від напруги живлення самої мікросхеми) . - Напруга живлення (VCC) : 2. 7 В . . . 5. 5 В (логічний рівень) . - Розрядність АЦП: 16 біт (Delta-Sigma ADC) . - Шунт 0. 1Ом, дозволяє вимірювати від -0. 8 до + 0. 8А, зміна діапазону можлива додаванням додаткового або заміною шунта. Огляд   Переробка на більші струми -
