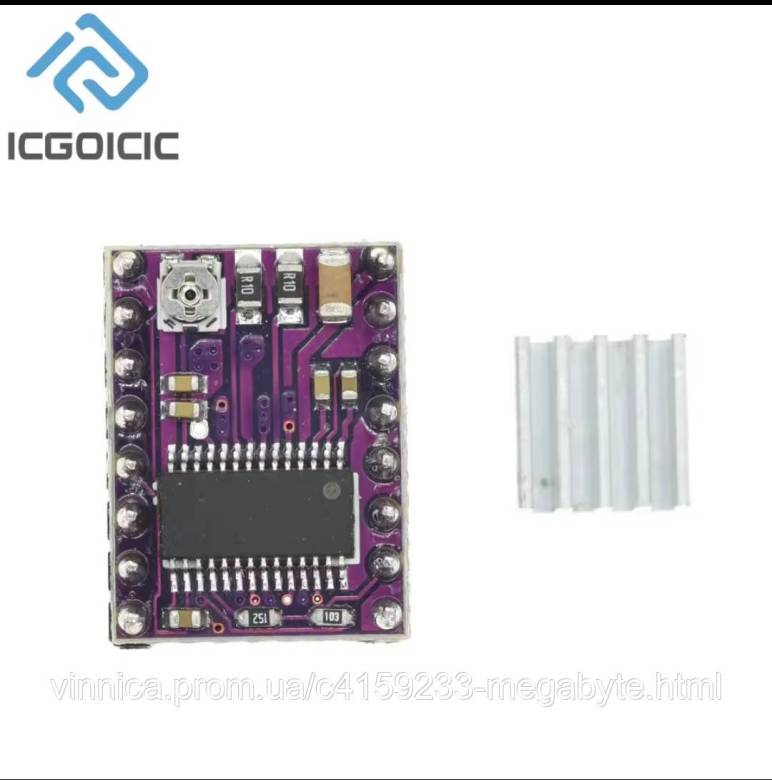

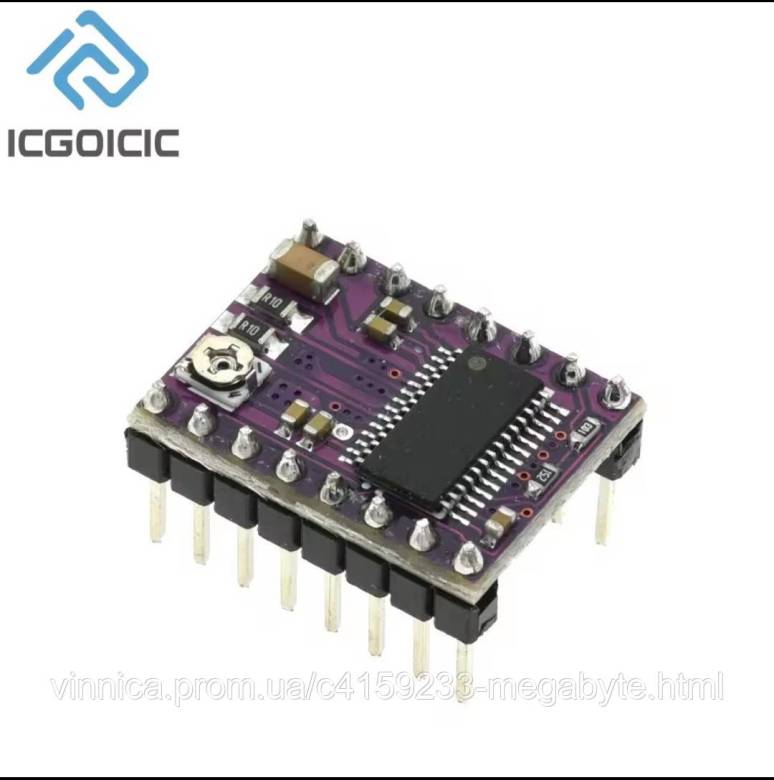

Модуль крокового двигуна DRV8825 для 3D-принтера

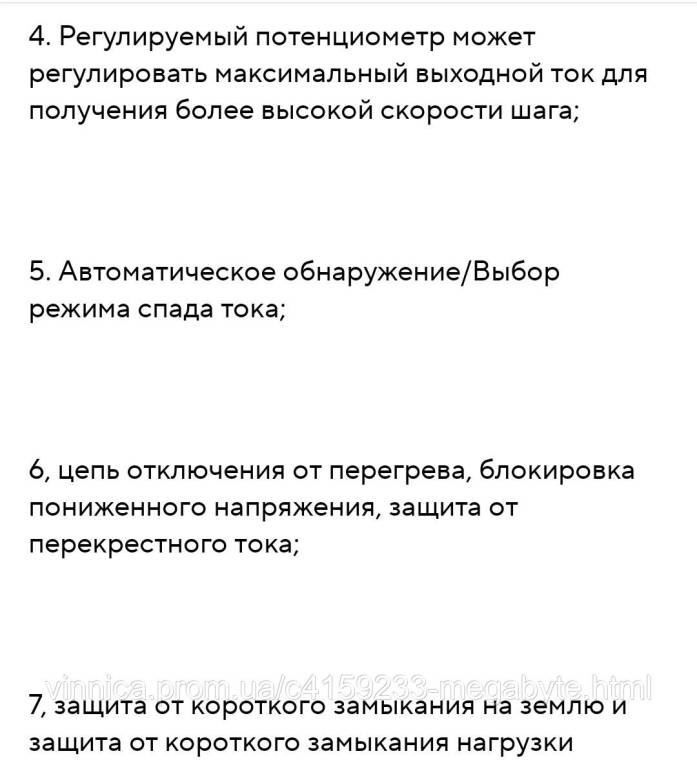

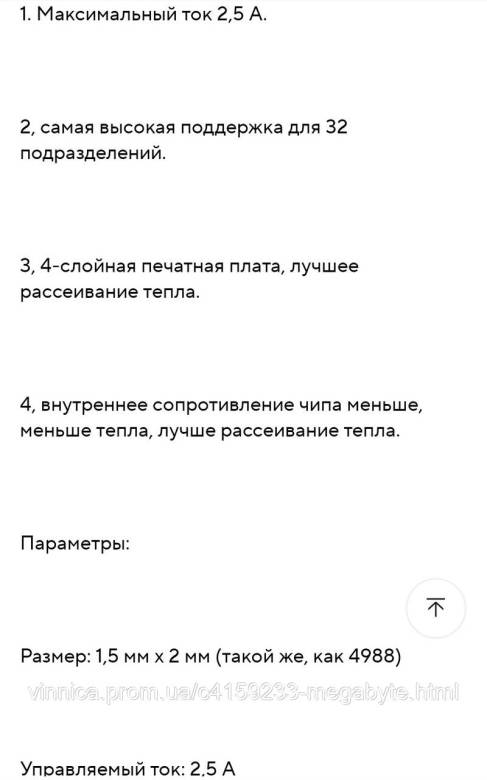

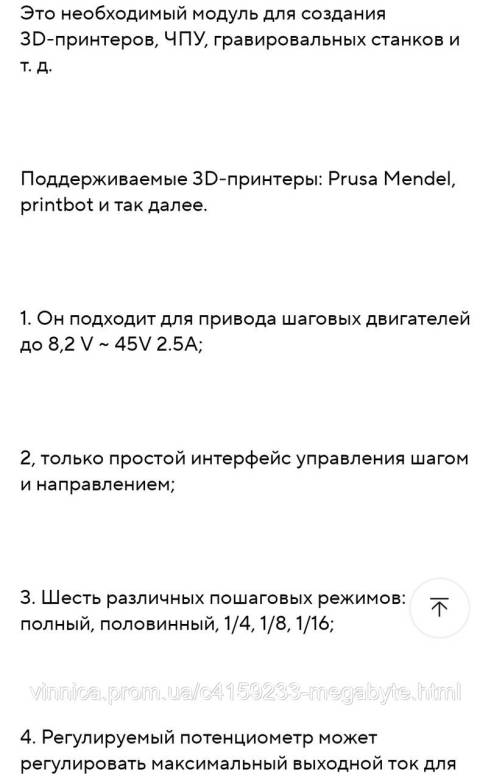

Основні характеристики Мікросхема: DRV8825 від компанії Texas Instruments. Напруга живлення двигуна: від 8, 2 до 45 В. Робочий струм: до 1, 5 А на фазі без додаткового охолодження й до 2, 2 А з радіатором і обдувом. Режими мікрошага: полный шаг, 1/2, 1/4, 1/8, 1/16 и 1/32. Захист: має вбудований захист від перегрівання, перевантаження за струмом і зниженої напруги. Особливості модуля Регулювання струму: на платі розташований підстройковий потенціометр для встановлення максимально допустимого струму двигуна. Сумісність: за розташуванням виведень (розпинівці) модуль ідентичний простішому драйверу A4988, що дає змогу використовувати його як заміну для поліпшення точності роботи (за допомогою мікрошага 1/32) . Інтерфейс: керування здійснюється лише двома сигналами — STEP (крок) і DIR (напрямування
