Оптоелектронний перемикач TCST2103

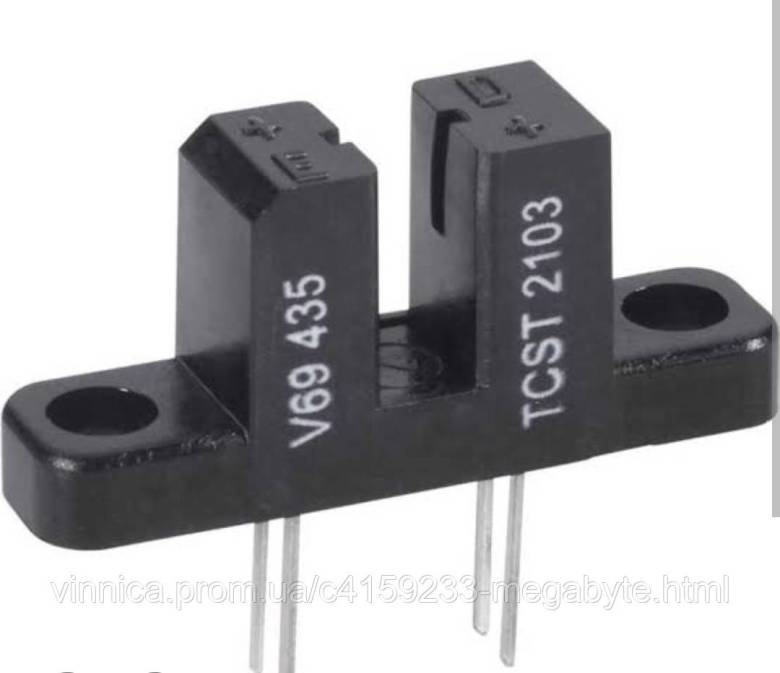

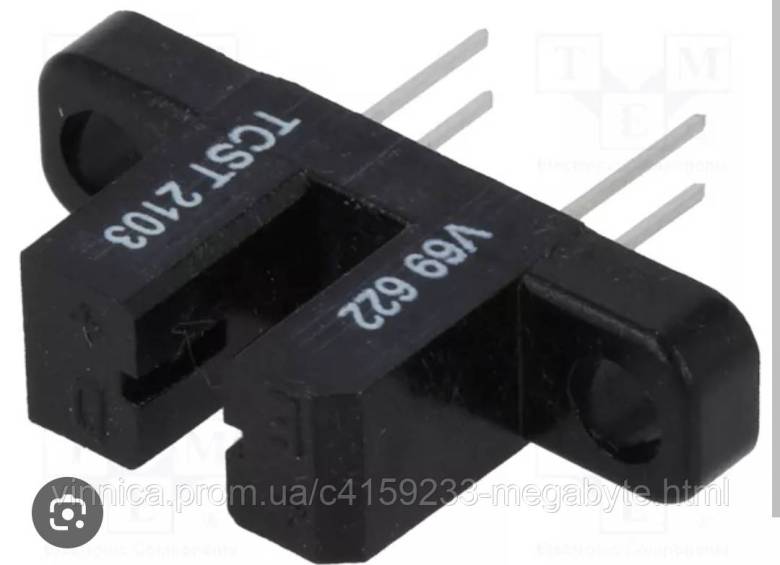

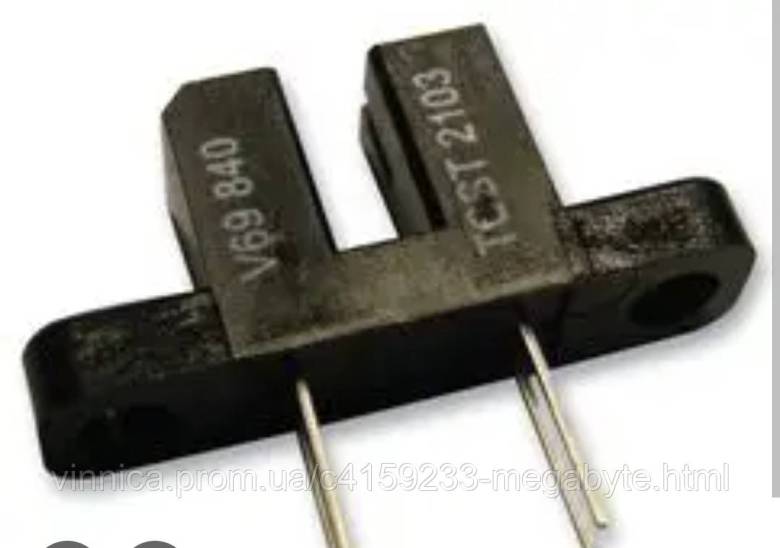

На зображенні представлений TCST2103 — це щілинний оптичний датчик (оптопривач) , який випускається компанією Vishay. Він складається з інфрачервоного випромінювача (світлодіода) і фототранзисторного детектора, розташованих один навпроти одного в одному корпусі. Основні характеристики Тип датчика: Пропускний (щелевий) Ширина зазора: 3, 1 мм Ширина апертури: 1 мм Робоча довжина хвилі: 950 нм (ІК) Вихідний струм: Типовий 4 мА (за В мА) Напруга пробою: До 70 В (колектор-емітер) Швидкість спрацьовування: Час вмикання/вимикання становить 8-10 мкс Особливості: Вбудований фільтр денного світла для захисту від сторонньої засвічення Призначення виводів (Pinout) Датчик має 4 виведення, розділених на дві сторони: Сторона випромінювача (E/Emitter) : + (Anode) : Позитивне виведення ІЧ-світлодіода. - (Cathode) : Негативний висновок ІЧ-світлодіода. Сторона детектора (D/D
