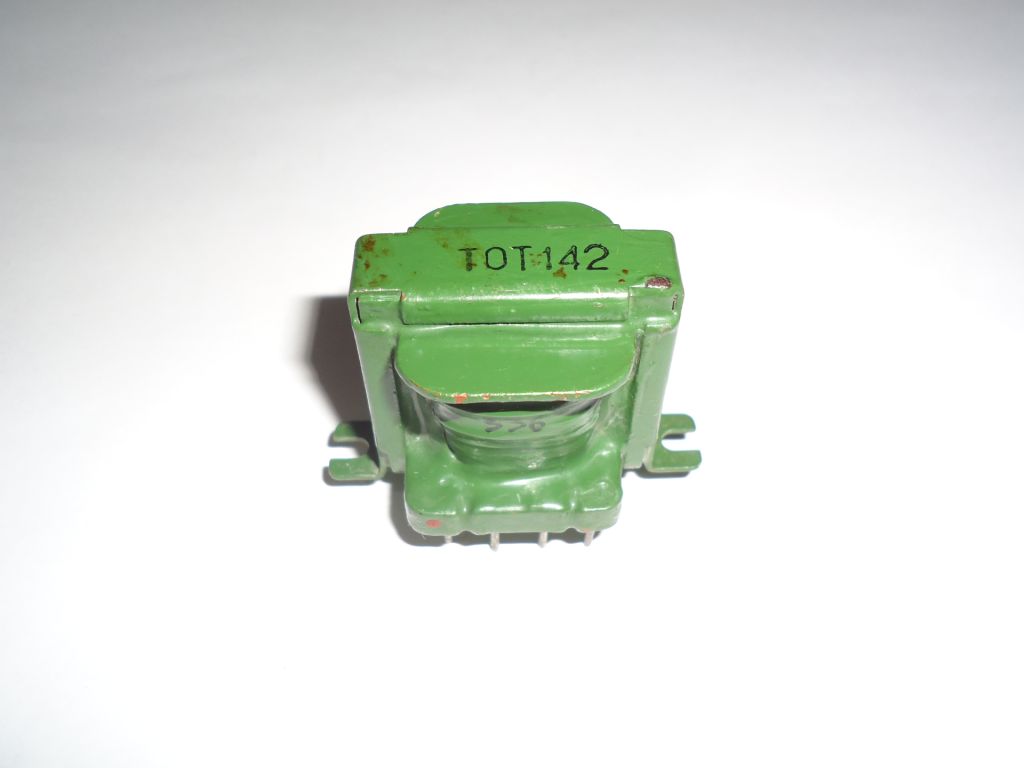

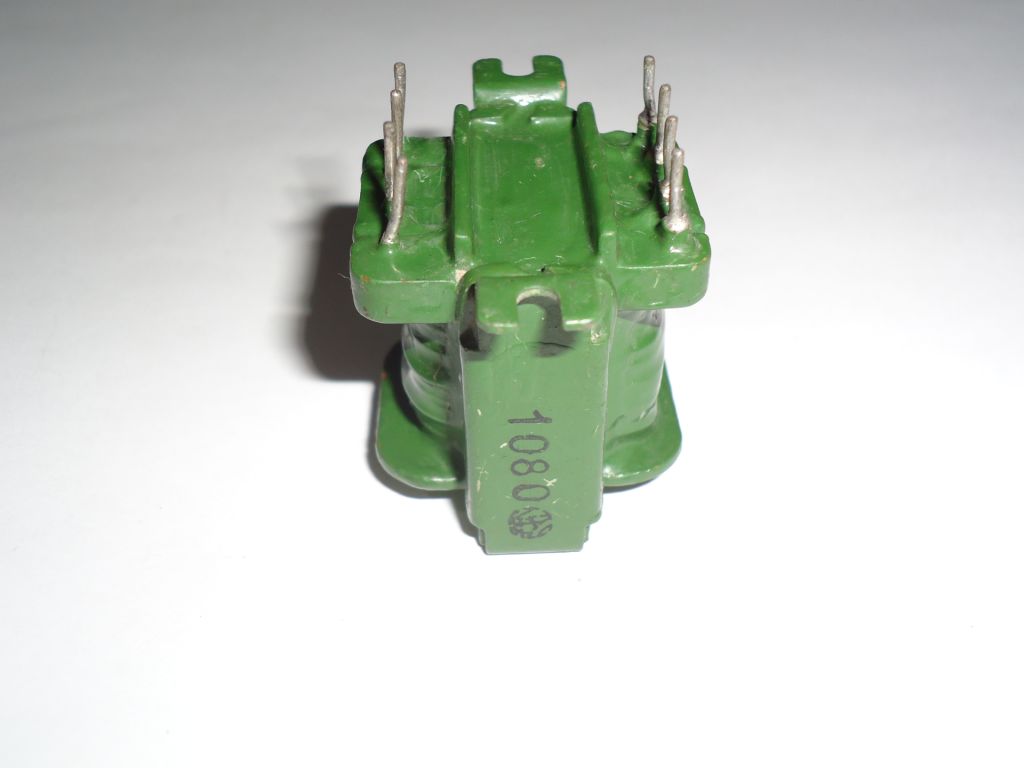

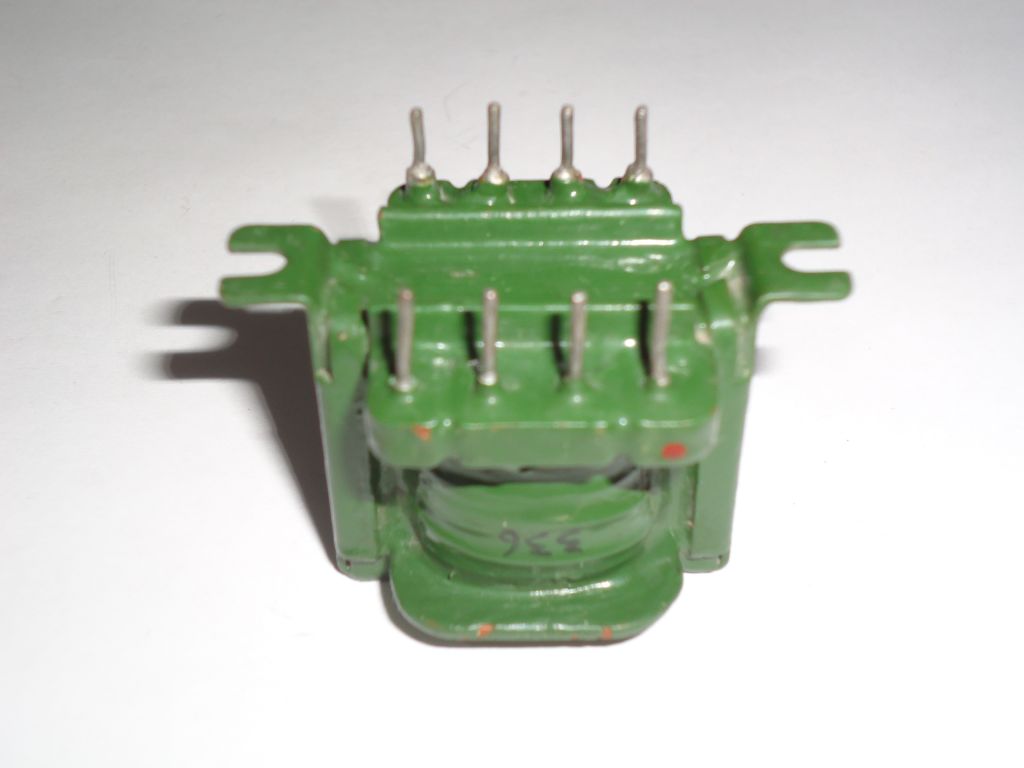

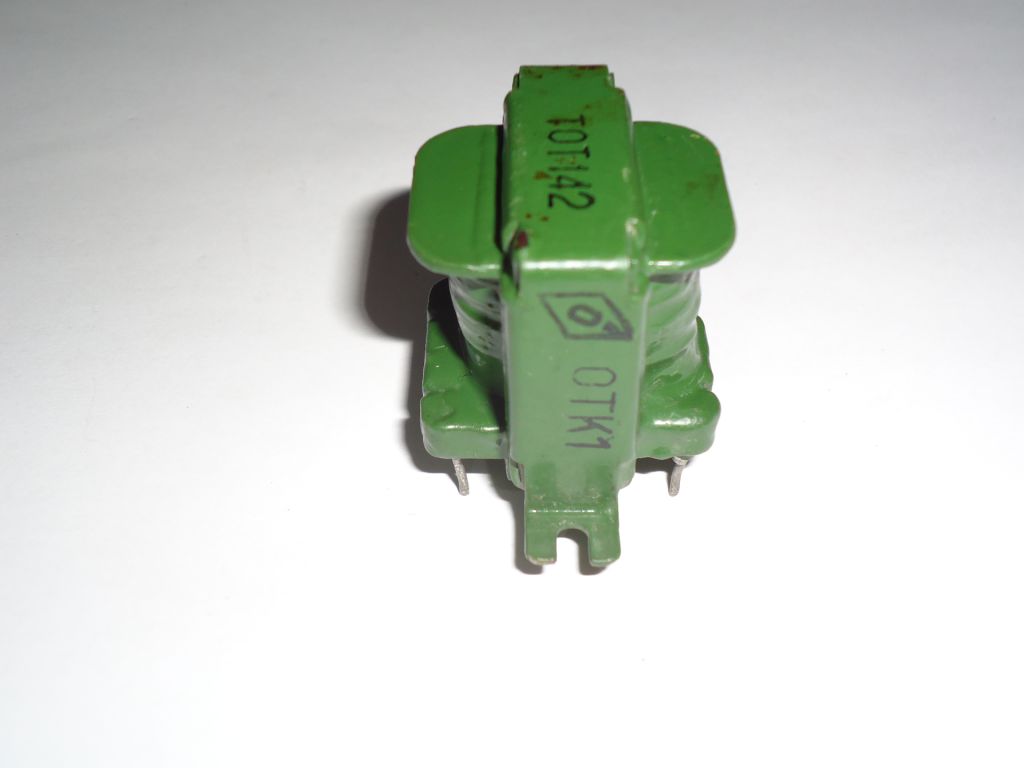

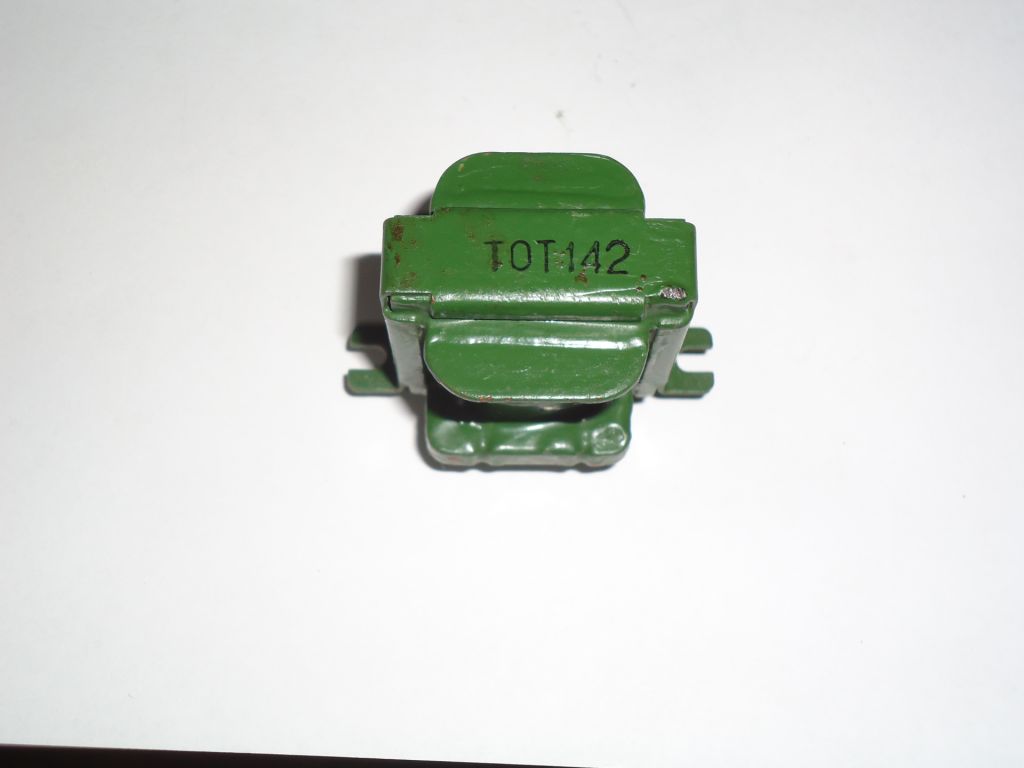

Трансформатор ТОТ 142

Трансформатор согласующий ТОТ-142 выходной низкой частоты предназначен для работы в устройствах низкочастотных трактов, выполненных на полупроводниковых и электровакуумных приборах в аппаратуре с печатным монтажом. Трансформатор согласующий ТОТ-142 используются в усилителях звуковой частоты радиоэлектронной аппаратуры промышленного, бытового и специального назначения. Расположение выводов трансформаторов типа ТОТ подобно циклёвке электровакуумных приборов и реле. Имеется ключ и дополнительная маркировка первого вывода на боковой поверхности трансформатора (красная точка) . Отсчет выводов производится по часовой стрелке со стороны монтажа. При этом первый вывод расположен в левом верхнем углу. Каркас трансформаторов получает дополнительную жесткость от армирования его жесткими выводами, расстояние между которыми равно шагу координатной сетки печатной платы. Производятся во всеклиматическо
